產品介紹
　　CT2000G型彈簧操動機構為對稱式夾板主體結構，分閘與合閘彈簧為共筒方式布置，采用了分合閘鎖扣摯子合分互摯鎖 定集成技術，合閘鎖定和分閘脫扣只能唯一動作，機械性能穩定可靠，具有體積小，結構簡捷，安裝方便等優點，適合于為126kV~ 252kV六氟化硫高壓斷路器配套。
產品引入標準
　　◆ GB1984-2003交流高壓斷路器
　　◆ GB3309-1989高壓開關設備常溫下的機械試驗
　　◆ GB11022-1999 高壓開關設備和控制設備標準的共用技術要求
　　◆ IEC60056（1987）《 高壓交流斷路器》
　　◆ DL/T402-2007交流高壓斷路器訂貨技術條件
工作環境和條件
　　周圍空氣溫度：-30~40℃
　　海拔高度：≤3000m
　　風速：≤34m/s
　　地震設防烈度：9度
　　空氣相對濕度：日平均小于95%
　　無經常性的劇烈震動
產品的主要技術特點
　　◆ 輸出功率大、機械性能穩定可靠；
　　◆ 儲能分合閘彈簧共筒方式布置，體積��；
　　◆ 分合閘控制特性穩定，抗強磁場干擾能量強；
　　◆ 分合閘電磁鐵觸發電流≤2A；
　　◆ 分合閘摯子互摯鎖定集成技術，分合閘狀態穩定可靠；
　　◆ 可方便進行分合閘速度和時間的調整；
　　◆ 可方便地配合斷路器進行緩沖特性的調整；
　　◆ 可采用水平或垂直的方式安裝；
　　◆ 免維護，機械壽命5000次。
產品型號內容介紹
機械參數表
額定參數
行程 mm
100 士 1
主輸出軸轉角
45 士 1°
儲能參數（單相交直流兩用型電機）
600W 220V DC/AC
分閘時間
30 士 3 ms（可調）
合閘時間
70 士 10 ms（可調）
分閘速度
5 士 0.5 m/s（可調）
合閘速度
3 士 0.5 m/s（可調）
額定合閘輸出功
2000J - 4000J
額定分閘輸出功
1000J - 2000J
額定儲能時間
≤ 15s
額定操作順序
O - 0.3s - CO - 180s - CO
機械操作壽命
5000次
操動機構質量
185kg


電氣設備參數表
項目
額定參數
電磁鐵線圈
電壓
DC 220V
電流
DC 2A
電阻
100 土 5 Ω
儲能電機
電壓
220V DC/AC
功率
600 w

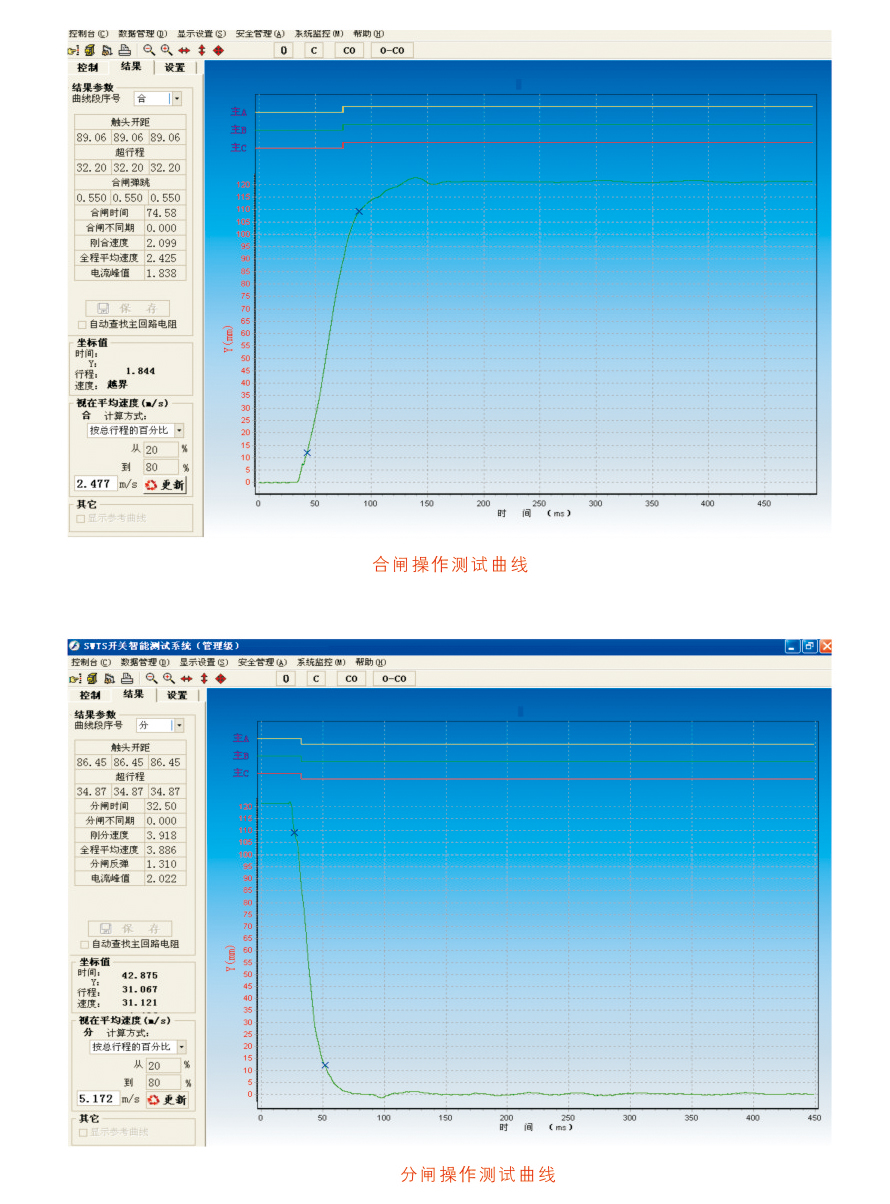

產品測試曲線

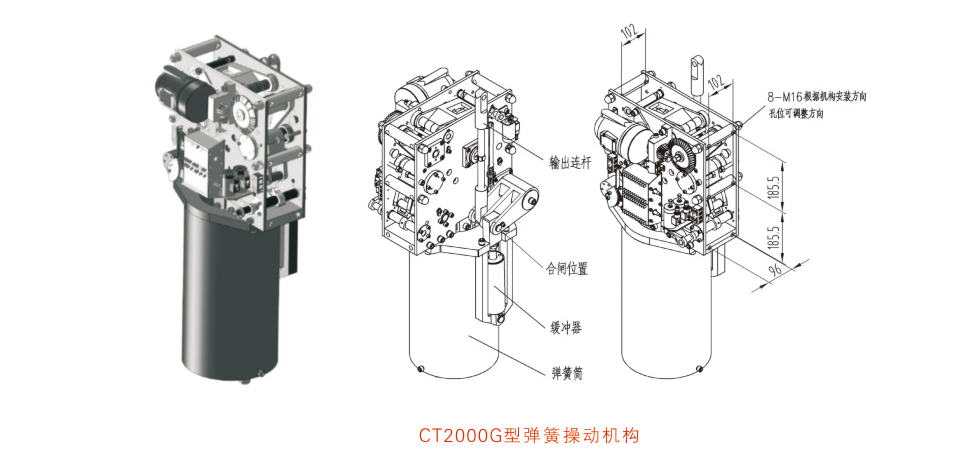

安裝尺寸圖
